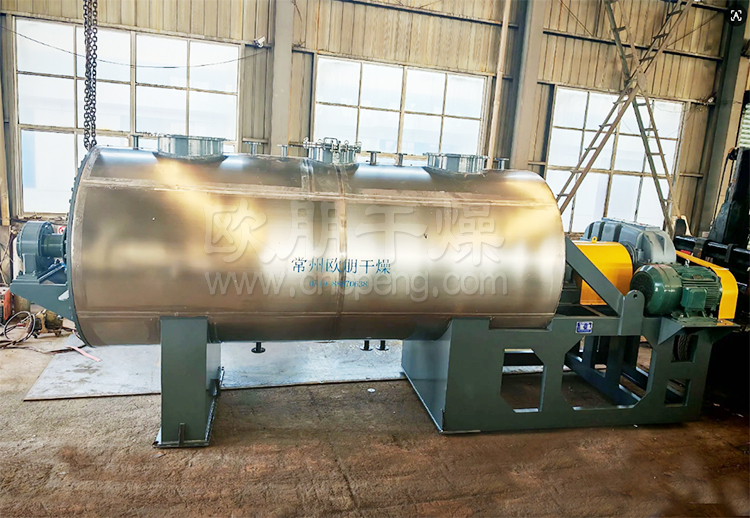

真空耙式干燥机作为一种高效的卧式间歇式真空干燥设备，其结构特点紧密围绕真空环境维持、高效传热、均匀搅拌三大核心需求设计，以下从关键部件和整体设计两方面展开详细说明：

一、核心部件结构特点

1. 壳体
   • 材质与形状：采用卧式圆筒形结构，内壁通常为不锈钢材质（如304或316L），确保耐腐蚀性和卫生标准，外壁可加保温层减少热量损失。
   • 夹套设计：壳体外层设有夹套，用于通入蒸汽、导热油或热水等热媒，通过热传导方式间接加热物料，避免直接接触热源导致局部过热。
2. 搅拌装置
   • 耙齿与耙臂：
     • 耙齿安装在旋转轴上，呈螺旋状或放射状分布，随轴转动时不断翻动物料，破坏表面液膜，加速水分蒸发。
     • 耙臂焊接在搅拌轴上，上方设有带倾角的耙片，可清理附着在筒体内壁上的物料，防止结块和“死角”现象。
   • 空心轴设计：部分型号的搅拌轴及耙臂内部可通热媒（如导热油），形成双重加热面，显著提高传热效率。
   • 转速可调：搅拌轴通常由电机驱动，通过减速机或变频器调节转速，适应不同物料的搅拌需求（如高黏度物料需低速搅拌）。
3. 加热系统
   • 夹套加热：热媒在夹套内循环流动，通过壳体壁向物料传热，温度可精确控制（如通过温控仪调节蒸汽阀门开度）。
   • 热媒选择：根据工艺要求，热媒可为蒸汽（高温快速干燥）、导热油（中温稳定加热）或热水（低温温和干燥）。




4. 真空系统
   • 真空泵：连接干燥机顶部或侧部的真空接口，通过抽气降低罐内压力，使物料沸点下降（如水在-0.08MPa下沸点降至45℃）。
   • 冷凝器：位于真空泵前，用于冷凝蒸发的溶剂或水分，防止其进入真空泵影响性能，同时实现溶剂回收。
5. 传动系统
   • 驱动方式：通常采用电机+减速机结构，电机通过皮带或联轴器驱动减速机，再带动搅拌轴旋转。
   • 密封设计：搅拌轴与壳体连接处采用机械密封或填料密封，防止真空泄漏和物料泄漏，确保密闭操作。
6. 进/出料装置
   • 进料口：位于干燥机顶部，配备快开式人孔或气动阀门，便于快速加料和清洗。
   • 出料口：位于底部，采用真空出料阀（如蝶阀或球阀），通过气缸或液压驱动实现自动排料，避免物料残留。

二、整体设计特点

1. 卧式布局
   • 物料在水平方向上受热均匀，搅拌轴长度可灵活调整以适应不同产能需求。
   • 占地面积小，便于安装和操作。
2. 全封闭结构
   • 壳体、进/出料口、真空接口等均采用密封设计，与外界完全隔离，防止污染和氧化。
   • 符合制药、食品等行业GMP标准，确保产品卫生质量。
3. 模块化设计
   • 加热系统、真空系统、传动系统等可独立组装和拆卸，便于维护和升级。
   • 夹套、搅拌轴等部件可定制化设计（如增加搅拌桨数量或改变耙齿形状），以适应不同物料特性。
4. 安全防护
   • 配备压力表、温度计、真空表等监测仪表，实时显示设备运行状态。
   • 设置超压、超温报警装置，确保操作安全。

三、结构优势总结

四、典型应用场景

• 制药行业：干燥抗生素、维生素等原料药，低温操作保留药物活性。
• 化工行业：处理染料中间体、催化剂等高黏度物料，耙齿搅拌防止结块。
• 食品工业：制粒干燥果蔬粉、调味料，确保风味和营养成分不流失。
• 环保领域：干燥污泥、废渣，实现减量化和无害化处理。
