中药材带式干燥机方案书

一、用户提供的参数及技术要求:
1、物料名称：        “中药材”
2、物料形态：         切片或低条状
3、初水份：            ≈80%
4、终水份：            ≈13%
5、干品堆积比重：      ≈0.45g/cm3
6、干品产量：          ≈3000kg/24h
7、加热方式：          饱和蒸汽 0.4Mpa
8、干燥方式：          多层带式干燥
9、机器材质：          物料接触网板及内壁304、其余A3
10、厂房安装条件：     长20m 宽3m
11、电源：             380V   50HZ  三相四线
12、环境温度：         20℃ 相对湿度：ψ60%
13、进风、出风温度： 140℃、  65℃

二、工艺计算及选型：
1、干品产量：           G干≈3000kg/24h≈125kg/h
2、水分蒸发量：         W水≈419kg/h
3、湿品处理量：         G湿≈544g/h
 4、所要干空气量:        L干≈28731kg/h
 6、尾气湿含量:          H2≈0.027kg/kg
 7、尾气湿比容：         V2≈1.0kg/kg
 8、尾气排风量：         V排≈28731m3/h
 9、系统热耗量：
Q总=28731×0.25×（140-20)≈861930Kcal/h
蒸汽散热器面积：S≈1200m2
蒸汽耗量：≈1567kg/h
10、带式干燥设备的选型：
  （1）通过烘干时间、堆积比重计算
     每台湿处理量：G湿≈544kg/h
   设铺料厚度：20-30mm，停留时间：120min，网带宽度：2.0m
   则：网带总长度为：
         L≈   ≈48.4m
若为3层，则单层长度为L单≈16.2m（实取18m）
   带式干燥设备型号为： DWF3-2.0-18m    1台

（2）通过干燥强度验算：
   干燥温度：≈140℃，往往单位面积干燥强度：
   AV≈3-5kg水/m2.h （按≈4kg水/m2.h 验算）
   总的蒸发水分为：≈419kg/h
   则需求网带面积为：S≈419÷4≈105m2
   设网带宽度：2m，层数3层，则单层长度为L单=17.5 m取18m
   即选用带式干燥设备型号为： DWF3-2.0-18m    1台
  11、综上，我企业推荐选用:
      DWF3-2-18型 网带式干燥设备   1台  满足要求

三、干燥流程工作原理：
根据需要拟选用:DWF3-2-18网带式干燥设备   1台

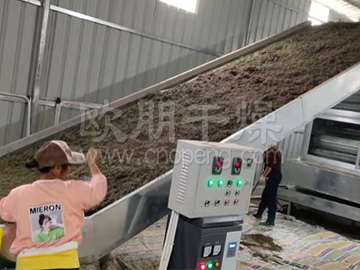

工作原理: 湿物料加入加料斗内,均匀地铺在网带上（网带使用冲孔网板形式）, 下到网带上的物料在传动电机驱动下匀速向前运动。加热后的热风由循环风机吹入干燥设备箱体内部,并均匀地上下穿透物料层。热风与湿物料接触后温度迅速下降,湿物料吸收热风中的热量后迅速进行传热传质交换,将内部的水分迅速向外部转移,并经热风将表面水分带走。带走的湿空气经排湿风机流出室外,而高部分的大温热风仍旧在箱体内部循环。干燥后的物料经出料端流出机外。
干燥一开始,热风与湿物料温差较高,是一个恒速流程,干燥速度很快,随着干燥进行,物料中的水分越来越小,热风与物料的温差也相对降小,干燥速度也越来越缓慢,同时物料的温度也逐渐升大。(热风提供的热量主要用于: 蒸发水份, 物料升温,机器热损失,和尾气带走的热量这四高部分。)

蒸汽散热器形成的热空气有离心循环风机均匀地送到干燥腔内。
每层网带有独立的传动电机均可以变频调速,这样可以有效地控制加料速度和干燥时间,满足产品的终水分要求。 网带两侧有挡料板,可以防止物料在上循环单元吹到轨道和链条上来。网带使用0.5mm冲孔不锈钢板制作，两次有档料板，防止物料滑落。网板有链条链接传动，链条上的滚珠运转灵活,链条往前移动就是靠滚珠与轨道间的滚动摩擦。在进出料的两头有两根主轴,主链轮就固定在主轴两端, 工作时与链条同步运行。
 主机箱体底部12号槽钢与四周骨架10号方管焊接成整体,保温厚80mm,使用优质硅酸铝棉,尽量减少机器热损失。机器内部为1.0mm 镀锌板,拉铆钉。主机外部1.2mm  A3。排湿风管为A3制作。主机箱体一侧均开有观察门,可以及时了解物料干燥运行情形。 箱内装有热电偶,经XMT仪表在控制柜上显示腔内的工作温度。排湿风管均有调节阀门,可以根据需求来调节排湿量。

四、主要参数：
1、型号：          DWF3-2-18m

2、层数：          3层
3、网带宽度：      2.0m
4、单层长：        18m
5、干燥有效面积：  108m2
6、干燥温度：      ≈140℃
7、干燥强度：      ≈419kg水/h
8、铺料厚度：      ≈20-30mm
9、停留时间：      ≈1-2h
10、主机外形尺寸： ≈19575x2700x3010mm（长x宽x大）

五、干燥设备主要机器：
1、供热系统：
蒸汽散热器组：1200m2
每1.5米一组散热器100m2  ,共12组，
材质：A3无缝管绕轧铝翅片

2、输送网带：
  网带使用不锈钢冲孔网板，两侧配不锈钢挡料板，宽度：2000mm。
3、传动系统：3kw(变频调速)   数量：3台
  驱动方式：电机+减速机+变频器
  网带速度调整方式：变频调速
4、循环风机：  4-72-6A-4KW   12台
5、排湿风机：
       型号：4-72-6C-11kw
       注：整体支架，带调风风阀
       数量：2台
6、主机箱体：
（1）底部槽钢：  [12#     A3
（2）框架：      □10#    A3焊接件
（3）轨道：      ∠5#     A3
（4）内壁：      δ1.0mm  镀锌板
（5）保温：      δ100mm  硅酸铝
（6）外封：      δ1.2mm  A3

六、多层带式干燥设备配置一览表：
序号 名称 型号规格 数量 主体材质 注意
一、供热系统
1 散热器组 1200m2 1台 A3+绕轧铝翅片 12组
二、干燥系统
1 上料机 配套 1台 网带不锈钢 客户自备
2 干燥主机 DWF3-2.0x18 烘干面积：108m² 1台 内壁镀锌板/1.0mm 外壁A3/1.2mm 骨架方管、角钢 底架着14#槽钢 整体岩棉保温80mm
3 快开门  9 内镀锌板 外碳钢
4 输送网带 不锈钢网板 3组 不锈钢 0.5mm
5 输送轨道 5#角铁 3组 Q235
6 挡料板  3组 不锈钢/1.2mm 防止落料
三、传动系统
1 输送链条  P=76.2 2520HP 3组 Q235 国标
2 输送链轮 P76.2 Z=13齿 3组 组件 国标
3 带座轴承 UCP209 3组 组件 国标
4 滑块座轴承 UCT209 3组 组件 国标
5 主轴 Φ60 3组 Q235 国标
6 传动链轮 P=31.75 41齿轮 3组 45# 国标
7 传动电机 4级 3kw 3台 组件 变频调速
8 循环风机 4-72-6A 12台 组件 4kw
四、排湿系统
1 排湿口 配套 1组 Q235组件
2 排湿管 配套 1组 Q235A/2.0mm
3 排湿风机 4-72-6C 2台 Q235组件 11kw
五、主要配件
1 温度计 PT100 1组 组件 现场 观察温度
2 密封条  1组 组件
3 螺丝螺帽  1组 Q235组件
4 其他  1组 组件
六、控制系统
1 主控制柜 1、电压、电流显示；2温度显示超温报警； 3、各电机按钮开关；4传动系统变频调速
  注：（1）装机功率：~79kw/台
     （2）干燥主机外形尺寸：19575(长)x2700(宽)x3010(大)

七、付款方式：
    预付35%，发货前付60%，余款5%一年内付清。

八、制作周期：80天

九、运输方式：汽运，供方代办，运费经需方承担。

十、服务承诺：
（一） 技术服务：
     1、免费为客户提供机器设计、选型。
     2、为客户提供及时、迅速、优质的服务。
     3、及时提供机器的备品备件。
 4、在机器保修期内如机器损坏时的一切备品备件，卖方应迅速派人员及时解决。
     5、及时提供机器和维修技术方面的信息和技术资料。
（二）验收和试运行：
    1、机器安装完毕后，对设备进行试运转。
    2、在试运转中，出现问题及时解决。
    3、以技术参数及规格要求为验收基准。
（三）安装和培训：
    1、负责指导机器安装并调试。
    2、在指导安装调试流程中，对客户进行技术培训。
（四）质量保证期：
    1、质量保证期为机器投入正常采用后12个月。
    2、质量保证期后，继续向客户提供及时、优质、价格优惠的技术服务和备品备件及易损件的供应。
（五）售后服务：
1、在质保期内如出现质量问题，供方承诺96低时内到达需方现场；(国内)
   本企业郑重承诺：本机器建立服务档案并终身跟踪服务。

•
